气雾剂灌装车间安全要求

2020-11-02

气雾剂产品是指将内容物密封盛装在装有气雾阀门的容积不大于1升的容器内,使用时在推进剂的压力下内容物按预定形态释放的产品。由于里面填充的推进剂存在易燃易爆的风险,气雾剂灌装车间应该满足以下安全要求。

1一般要求

1.1气雾剂生产企业(车间)应符合本标准的规定。

1.2气雾剂生产企业的安全、卫生状况,安全、卫生技术措施与管理措施应符合GB/T 12801的规定。

气雾剂生产企业的新建、扩建、改建工程,应进行安全、环保和职业卫生评价,其安全、卫生、消防、环保设施应与主体工程同时设计、同时施工、同时投入使用。

1.3气雾剂生产所用的铁质气雾罐符合GB 13042的要求,铝质气雾罐符合GB/T 25164的要求,气雾剂阀门符合GB 17447的要求。

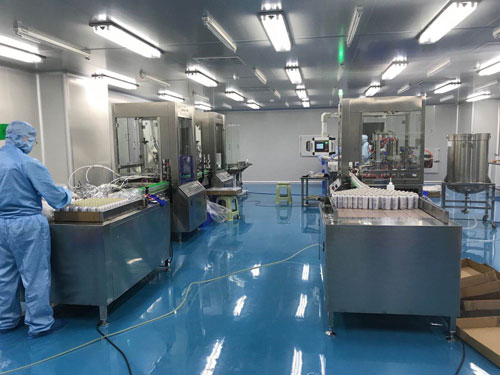

气雾剂灌装车间

2总图功能分区与通道

2.1气雾剂生产企业(厂房、仓库等建筑物的耐火建筑等级、防火间距安全疏散、厂区消防车道、消防给水和灭火设备等)的总平面布置应符合GB 50016-2006的要求,卫生防护应符合GBZ 1的要求。

2.2气雾剂生产企业的工厂总平面应根据其生产特点和火灾危险性,结合地形、风向等条件,按功能集中原则分区布置。工厂的行政辅助生活区与生产区之间应设置隔离带,生产区内不应设立职工宿舍。所有的单体功能分区应明确,应按有害与无害分开的原则分区设置。

2.3生产作业场所的设备、设施布置,原料、产品堆放,人、车行道布置,都不应妨碍安全作业。

2.4气雾剂生产厂区应根据生产性质和环境特点进行绿化美化设计,厂区绿化应符合GB 50160的要求。

2.5工厂主要出入口不应少于两个。甲、乙、丙类厂房的安全疏散门不应少于两个。但符合GB50016-2006第3.7.2条要求的可设一个。生产作业场所建筑物的安全疏散门应向外开启。甲、乙、丙类厂房的安全疏散门应为铁门或木质外包铁皮,不应使用平移门,通道和出入口应保持通畅。

2.6气雾剂生产作业场所的消防车道的设置应符合GB 50016-2006的要求。

3防火防爆分区与间距

3.1同一厂房或厂房内防火分区内有不同性质生产时,其火灾分类,应按GB 50160的相关规定进行。

3.2剂料配制区、灌装充填区、推进剂储配区、易燃液体储罐区、危险化学品仓库、废次品气雾剂处理作业区等有爆炸危险厂房的防爆应符合GB 50016-2006第3.6条要求(没有爆炸危险性的剂料配制区、灌装充填区除外)。

3.3生产气雾剂产品的甲、乙类厂房离周围民用建筑物(包括厂区内独立的公共建筑,办分楼、总控制室、研究所、食堂、公共浴室等)之间防火间距、明火或散发火花的地点间距重要的公共建筑间距应符合GB 50016-2006的规定。

3.4易燃易爆厂房内不应设置办公室、休息室。如必须贴邻本厂房设置时,应采用一、二级耐火等级建筑,并应采用耐火极限不低于3h的非燃烧体防护墙隔开或设置直通室外或疏散楼梯的安全出口,其门窗之间的距离应符合GB 50016-2006有关要求。

3.5易燃易爆厂房内地面不应设地沟。如必须设置时,其盖板应严密,并应采用非燃烧材料紧密填实。下水出口处,除按规定做水封井外应在上述区域与水封井间设置切断阀,防止大量易燃易爆物料突发性进入下水系统。

3.6若专用控制室、化验室必须与设有易燃推进剂充填的生产设备布置在同一建筑物内时,应用非燃烧体防火墙隔开并设置独立的安全出口,防火墙的耐火等级应为一级。专用控制室、化验室的门窗之间与相邻房间的间距应符合GB 50058-1992的有关规定。

3.7甲、乙、丙类储罐(区)的设立应符合GB 50016-2006第4.2条的规定。

3.8易燃易爆推进剂供气站的设立应符合GB 50016-2006第4.4条的规定。

4储存场所

4.1甲、乙、丙类液体储罐(区)应与装卸区、辅助生产区及办公区分开布置,与建筑物的防火间距应符合GB 50016-2006第4.1~4.4条的相关规定。

4.2危险化学品仓库应与周围建筑、输电线路保持一定安全间距。甲类物品库房应单层独立设置并符合GB 50016-2006中第3.3.2条。储存甲类物品的库房与民用建筑明火或散发火花地点应符合GB50016-2006第3.5.1条的规定。

4.3甲、乙类液体的轻便容器(如桶、瓶)存放在室外时,应设置防晒棚或水喷淋(雾)设施。甲类液体储罐应设固定式冷却水喷淋系统或其他降温设施,甲、乙类液体储罐阀门冬季应有防冻措施。

4.4储存气雾剂的场所不应在地下室或半地下室,应保持干燥,通风良好。

4.5危险化学品仓库不应与生产车间、行政办公楼、职工宿舍及辅助设施在同一幢建筑物内。危险化学品仓库内不应设立办公室、休息室。

5消防设施

5.1生产作业场所防火应设置固定灭火装置等消防设施。消防给水和灭火设备应符合GB 50016-2006的要求。

5.2生产作业场所应有消防给水系统。生产企业应建消防水池,消防水池的设置应符合GB50016-2006第8.6.2条的规定。

5.3生产作业场所建筑物内消防系统的设置应根据其火灾危险性、操作条件、物料性质、建筑物体积及其外部消防设施情况等,综合考虑确定。有可燃液体、气体的多层或单层厂房,其长度大于或等于30m时,应设室内消防栓,消火栓的位置应保证有两支水枪的充实水柱到达室内任何部位。

5.4生产作业场所应按GB 50140的规定,根据火源及着火物质性质,配备适当种类、足够数量的消防器材,每一个灭火器配置场所内的灭火器不应少于两个。

5.5生产企业应按GB 50016-2006第11.4条的要求设置火灾自动报警系统。

5.6剂料配制区、灌装充填区、推进剂储配区、甲乙类液体储罐区及仓库、次品气雾剂处理作业区等可能散发可燃气体、可燃蒸气的场所,应设置可燃气体检测报警装置。

6防雷、防静电

6.1防雷

生产作业场所的各类建(构)筑物、露天装置、储罐应设置防雷设施。防雷措施及防雷装置应符合GB 50057-1994(2000年版)的要求。防雷设施应由有资质的单位进行设计、安装和监测。

6.2防静电

6.2.1有静电积聚危险的生产作业场所应采用控制流速、导除静电接地、静电消除器等有效的消除静电措施,并符合GB 12158的要求。

6.2.2各专设的静电接地体的接地电阻不应大于100Ω。输送甲、乙类物料应采用金属管道,如必须使用塑料管时,应在管内安装多股金属丝编织的导线接地,其接地电阻应小于4Ω。

6.2.3防火防爆作业区入口处,应设置人体静电消除装置(接地裸露金属如栏杆、金属支架等)。

6.2.4在易燃易爆危险区内转动设备的皮带应采用防静电皮带。当皮带是绝缘性时,皮带的接头不应使用金属材料。皮带罩应接地,且固定牢固,不应与皮带发生碰刮的状况。

6.2.5充填室内不应使用无防静电措施的非导电材料制成的输送带。

6.2.6化验室进行气雾剂产品喷射试验的通风橱(含抽风机)及样品的固定装置应有可靠接地。

7电气安全

7.1爆炸性气体环境的危险区域划分按GB 50058-1992的规定进行。

根据爆炸性气体混合物出现的频繁程度和持续时间,进行气雾剂作业场所分区(按设备壳体或输送机1m外划分):

—0区:连续出现或长期出现爆炸性气体混合物的环境。推进剂充填设备壳体内,应采用强制通风。

—1区:在正常运行时可能出现爆炸性气体混合物的环境。推进剂充填室(外部门和输送带窗洞1m处以内)、气雾剂废次品处理作业区,应加强通风防止爆炸性气体积聚。

—2区:在正常运行时不可能出现爆炸性气体混合物的环境,或即使出现也仅是短时存在爆炸性气体混合物的环境。剂料灌装机、插阀机、封阀机(灌装非易燃液体前述三种设备可除外)、水浴槽。

7.2气雾剂生产企业应有双路电源或备用电源,应有防止停电的安全措施。

7.3电气设备、仪表管线、照明器具、绝缘导线敷设等应按危险区域等级和爆炸性混合物的级别、组别配置,满足整体防爆要求,符合GB 50058-1992的规定。

7.4电力架空线路与易燃易爆场所的(甲、乙类)厂房、库房、储罐等爆炸性环境的水平距离,不应小于电杆(塔)高度的1.5倍。10kV以下架空线路不应跨越易燃易爆场所的(甲、乙类)厂房、库房、储罐等爆炸性环境。

7.5消防电源的负荷分级应符合GB 50016-2006第11.1条的规定。

7.6所有电气设备应进行有效接地。

7.7甲、乙类仓库内应使用低温防爆照明灯具,并应对灯具的发热部件采取隔热等防火保护措施;不应设置卤钨灯等高温照明灯具。配电箱及开关应设置在库房外。

7.8气雾剂产品配料车间、充填、灌装车间、危险品仓库等易燃易爆环境的电气设备和线路的安装和敷设应符合下列要求:

a)电气线路应在爆炸危险性较小的环境或远离释放源的地方敷设。

b)敷设电气线路的沟道、电缆或钢管,所穿过的不同区域之间墙外或楼板处的孔洞,应采用非燃性材料严密堵塞。

c)电缆应采用铜芯,在架空桥架上敷设时应采用绝缘或护套为不燃材料电缆,电缆线路不应有中间接头。

d)钢管配线应采用低压流体输送镀锌焊接钢管。不应采用绝缘导线或塑料管明设。

e)使用的电动机、低压变压器、低压开关和控制器(开关、断路器,控制开关及按钮,配电盘,控制箱,操作箱等)、照明灯具、信号报警装置等的防爆等级应符合GB 50058-1992第2.4节的规定。

f)在爆炸性气体环境1区、2区内钢管配线的电气线路应作好隔离密封。符合GB50058-1992的要求。

7.9甲、乙类建筑应设置火灾自动报警系统和消防控制室。

8生产装置安全

8.1生产设备应具备基本安全功能,符合GB 5083的通用安全要求。容易发生火灾爆炸、伤亡事故和职业危害的生产设备,特别是锅炉、压力容器、压力管道、电梯、电动葫芦、供垂直运输物品的升降机、叉车等特种设备应由持有专业许可证的单位设计、制造、安装、使用和检验。

8.2特种设备应当符合国务院令第549号修订及TSG R0004的要求,应对特种设备及其安全附件、安全装置、测量调节器控装置及附属仪器仪表进行定期校验、检修,并做好记录。

8.3各设备之间、管线之间以及设备、管线与厂房、建(构)筑物的墙壁之间的间距,应符合有关设计要求和建筑规范要求。

8.4对各类设备应设置必要的安全防护设施,需要设置泻压和防爆装置的应当符合国家的相关标准,对于各种需要设置安全罩的设备,应当按照GB/T 8196设置安全罩。

8.5在设备、设施、管线上有发生坠落危险的部位,应配置便于人员操作、检查和维修的扶梯、平台、围栏和系挂装置等附属设施。

8.6扶梯、平台和栏杆的设置应符合GB 4053.1、GB 4053.2、GB 4053.3的要求。

9工业管道、压力容器、气瓶的安全

9.1压力容器、气瓶和压力管道的使用和管理,应严格按照TSG R0004、TSG D0001、国家质量监督检验检疫总局令第46号的规定执行。

9.2压力容器应设置温度、压力、液位计量仪表和安全阀等安全附件,并按规定进行定期校验;埋地式的储罐,应设置防过量灌装的装置。

9.3液化石油气、二甲醚以及闪点低于28℃、沸点低于85℃的易燃液体储罐,无绝热措施时,应设冷水喷淋设施;储罐区内,不应有与储罐无关的管道、电缆等穿越,与储罐区有关的管道、电缆穿过防火堤时,洞口应有不燃材料填实,电缆应采用跨越防火堤方式铺设。

9.4液化石油气、二甲醚等易燃推进剂槽罐车装卸处应离储罐区15米以上,并配有降温、灭火、消除静电等设施。

9.5液化石油气管道系统上的胶管应采用耐油胶管,其最高允许工作压力应大于系统设计压力的4倍(含4倍);二甲醚管道系统上需使用软管的,应采用抗溶涨材质的不锈钢软管,其最高允许工作压力比系统工作压力高1~2个压力等级。并定期检测及定期更换。

9.6储存、输送二甲醚的容器和管道系统,应使用抗溶涨材质(如聚四氟乙烯)的密封件。

9.7工业管道涂识别色、识别符号、安全标识应符合GB 7231要求。

10推进剂的充填室

10.1易燃推进剂的充填,应设置于充填室内。

10.2充填室宜位于灌装车间建筑物外,或结构独立、与灌装车间分隔开。三种设置方式:A外设充填室、B靠墙充填室、C内设充填室,宜优先考虑A方案。推进剂充填室可能的布局见图1。墙体和门的耐火等级应符合GB 50016-2006第3.3条的要求,铺不漏气和防静电的地板。

10.3充填室外面15米范围内不应有明排水沟,如果有排水口应封闭。

10.4充填室应设置定向泄爆面,泄爆面应朝向安全区域,避开人员集中的场所和主要通道,泄爆面负荷应小于1.18kPa,非泄爆面强度应大于11.8kPa,泄爆面积应符合GB50016-2006第3.6.3条规定。在有降雪的地区采用顶泄爆面设计的充填室应有防积雪措施。

10.5充填室内应设置强制通风,保持室内负压,防止易燃气体向充填室外扩散。检测报警系统应与生产装置联锁,当可燃气体浓度达到20%LEL时,检测系统发出报警信号,达到40%LEL时,自动切断通风系统以外的动力电源并停止推进剂供应,风机通风量增至最大。

10.6充填室内设备和前后段输送带自动运行,操作人员于推进剂充填室外监视,正常运行时不在室内滞留,故障维修或抽检,应尽量缩短室内的停留时间。

10.7充填室门应设置自动关门装置,当开门时间超过设定值时,设备和前后段输送带应自动停止运行。

10.8充填室外应装紧急停车开关,发生异常情况,可紧急停止设备和前后段输送带。

10.9充填室内应设置自动抑爆装置或自动灭火系统,当发生闪燃、着火时,自动启动抑爆或灭火。

11推进剂加压输送系统

11.1管道系统应设限压装置和紧急切断装置,当压力超过设定值时,液体能自动回流至储罐内,并严格控制管道内液体流速。

11.2使用气瓶组供气时,在不能避免采用汇集总管时,应该装设止回阀,以防止推进剂返回流进气瓶,造成可能的超量充装。

11.3储罐进液管道应在地面安装稳固支架予以固定,卸货软管与储罐进液管道连接处应安装紧急拉断阀,保障在卸气过程中,不会因槽罐车意外移位而导致大量气体泄漏。

11.4推进剂加压输送管道中,软管及防震连接处的管道上应装有限流阀,防止意外事故引起的大量推进剂泄漏.

12气体浓度监测

12.1易燃易爆危险场所内应设置可燃气体检测报警系统。

12.2可燃气体检测报警系统的安装符合GB 50493规定。

12.3可燃气体检测报警系统应覆盖整个易燃易爆危险场所,可燃气体易积聚的区域应安装至少2个检测器。

13通风/抽风

13.1推进剂充填室的通风、抽风

13.1.1充填室内应强制通风。启动充气机、打开推进剂输送管道阀门之前,应先启动通风系统。通风系统应安装通风系统故障报警装置,与推进剂供应系统联动互锁。

13.1.2充填室内充填设备的充气头部位应安装抽风口,将生产过程不断产生的可燃气体排出充填室。主通风系统(在灌装机抽风口内)换气次数不少于50次/h。可燃气体的损耗量及稀释可燃气体所需保持通风的通风速度的计算见附录A。

13.1.3次级通风系统:当可燃气体的浓度介于0%LEL~20%LEL,充填室内换气次数至少为5次/h。

13.1.4当气体的浓度达到20%LEL,声光报警启动;当气体浓度达到40%LEL以上,主通风系统和次级通风系统以最高速率运行,生产线停止运行并自动关闭推进剂的供应。

13.2储存气雾剂的库房应保持干燥,通风良好。

13.3易燃易爆的剂料配制、剂料灌装场所的通风、空气调节系统应采取防火安全措施,空气不得循环使用,应采用有效的通风措施。甲、类厂房的采暖、通风和空气调节应符合GB 50016-2006的要求。

13.4化验室进行气雾剂产品喷射试验或处理样品应于通风橱内进行。

14安全标志

14.1气雾剂生产作业场所应按GB 2894的规定设置安全标志,在建(构)筑物及设备上按GB 2893的规定涂安全色。

14.2生产作业场所的紧急通道口和出入口,应设置明显的标志。生产作业区入口及其他禁明火和产生火花的场所应有严禁烟火的安全标志。
