将香水物料灌装入香水瓶中是化妆品包装机械的重要组成部分，其灌装的量可以通过对自动定量灌装装置的控制来实现。其香水瓶子可以是圆柱型、方型、椭圆型等任何形状。灌装的物料可为单色液体、混合液体、带亮片液体等。要完成自动灌装动作，则首先必须通过长形灌装嘴伸入灌装瓶内，以便外部灌装机构能顺利将物料通过灌装嘴灌入瓶子中。为了实现定量灌装这一要求，需要在自动灌装机构上设计一个能够控制灌装量的机构，使灌入瓶子的物料一直保持定量要求。
目前市场上典型香水喷雾灌装机主要采用伺服带动的滚珠丝杆实现的定量灌装，该机构需要安装较多的附件来实现灌装的稳定运行。正因为这种机构在运行过程中承受较大的负载量，需配置大功率电机，导致占用很大的安装空间，其整体效率普遍不高，且高速灌装时废品率较高。我们结合机械设计结构学和新式包装机械设计理论，借助计算机三维仿真、结构造型等技术方法，提出一种利用圆周曲柄连杆实现香水精确定量灌装机构，该机构可以解决安装空间大和电机功率损耗过大的问题。

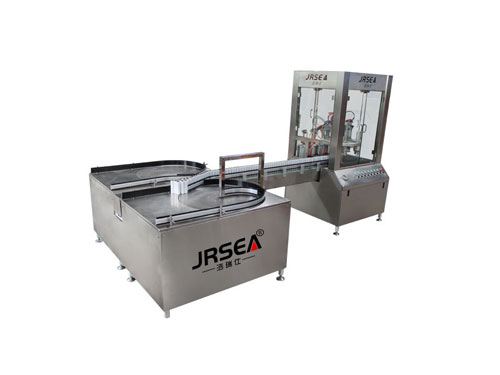

香水喷雾剂灌装机的工艺流程为：首先固定于气缸上的灌装嘴通过气缸的升降将其插入到瓶中，通过导管将暂存在灌装组件的物料灌入到灌装嘴中，进入到瓶内。
香水喷雾剂灌装机内部的灌装量是通过伺服电机的脉冲转动角度来进行精确控制，电机带动小齿轮进行圆周运动，通过小齿轮和大齿轮的啮合，带动了大齿轮作反方向的圆周运动，我们在大齿轮的同心轴上安装一组曲柄连杆机构固定于大齿轮上，使其能够跟随着大齿轮作圆周运动。曲柄通过铰链与大齿轮作同步转动，在曲柄的另一端安装上连杆，并将连杆与固定于灌装桶内的活塞导杆连接，通过以上的相互关联，电机的动力就通过圆周曲柄连杆组件实现的三角函数关系的方式传递到灌装料桶内，来达到定量灌装的目的。
