气雾剂灌装机工作原理

2019-04-11
气雾剂灌装机是特殊灌装设备,分类是灌液设备和灌气设备。因为气雾剂产品内有压力的特殊原因,所以灌装分为灌液和充气。灌液设备在常温常压下把定量液体灌入气雾罐内,灌气设备是把定量的、有一定压力的气体(或液化气体)灌入气雾罐内。又因为气雾产品要有一定的压力,所以在充气之前必须封闭气雾罐口,灌气设备是通过气雾罐顶阀门囗把气灌入的。

因诸多气雾剂产品在生产时经常会灌装易燃易爆的物质,设备一般采用全气压传动的机械结构模式,以防在用电时产生电火花的不安全因素,从而达到防火防爆的要求。

气雾剂灌装机结构

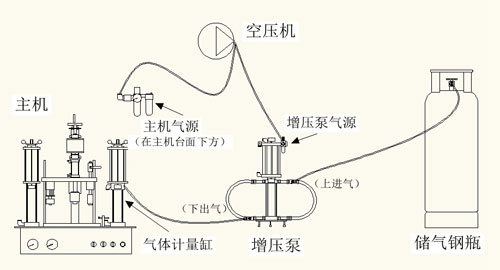

简单的气雾剂灌装机结构上主要有灌液机、封口机、充气机、增压泵、台面、机架及气动元件组成。灌液机由液体计量缸和灌液头组成,充气机由气体计量缸和充气头组成。液体计量缸和气体计量缸固定在台面上靠后的位置,灌液头、封口机和充气头安装在升降立柱的台板上,根据罐子的高度不同方便上下调节。增压泵采用最新双进双出式的高效模式,并增大进出管道的口径。
气雾剂灌装机工作原理

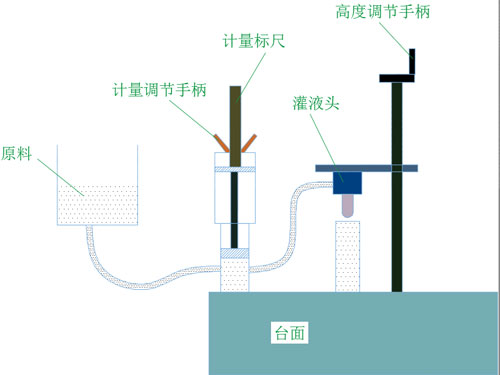

灌液:打开灌液旋钮开关,液体计量缸双气控换向阀换向,灌液头阀门在小气缸的作用下打开,同时液体计量缸的动力气缸上腔进气,下腔排气,动力气缸活塞推动液缸活塞下压,将液缸内的液体经过灌液头灌注到气雾罐里,动力气缸活塞下压触发信号阀,信号阀输出气压作用到液体计量缸双气控换向阀使其换向,进而使灌液头小气缸和动力气缸进、出气方向逆转,使灌液头阀门关闭,同时计量缸复位,并从容器中吸入等量的液体,等待下次灌装。可以通过旋转计量缸顶部的调节旋柄来调节计量缸气缸定位活塞的高度,从而改变计量缸活塞的行程来最终改变灌装的计量大小。

灌液机

封口:打开封口旋钮开关,封口机双气控换向阀换向,封口机升降气缸上腔进气,下腔排气,使升降气缸活塞向下动作,封口头压紧罐子阀门,同时,封口气缸底部下行触动封口信号阀,信号阀输出气压作用到单气控换向阀,使封口气缸上腔进气,下腔排气,活塞向下动作,使封口爪撑开封住罐口,同时,封口机顶部的挡块触动复位信号阀,信号阀输出气压作用到双气控换向阀使其换向,升降气缸活塞上升复位,同时,单气控换向阀换向使封口气缸活塞上行,封口爪收缩复位。

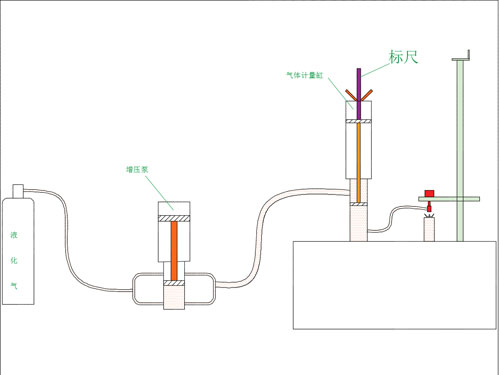

充气:增压泵在压缩空气和气动元件的控制下会自动从钢瓶或储存气体的容器中吸入抛射剂,加压成高压液态并输入到气体计量缸以备灌装。通过调节增压泵上气源压力可以控制液态抛射剂的压力。打开充气旋钮开关,气体计量缸双气控换向阀换向,充气头在小气缸的作用下下压气雾罐,喷嘴将自动打开。同时气体计量缸动力气缸的上腔进气,下腔排气,动力气缸活塞推动抛射剂活塞下压,将计量缸抛射剂缸内的液态抛射剂经充气头注入封好口的气雾罐内。这时,动力气缸活塞下压触发信号阀,信号阀输出气压作用到气体计量缸双气控换向阀使其换向,并使充气头小气缸和动力气缸进、出气方向逆转,从而使充气头和计量缸复位,并从钢瓶中吸入等量的气体,等待下次灌装。可以通过旋转计量缸顶部的调节旋柄来调节计量缸气缸定位活塞的高度,从而改变计量缸活塞的行程来最终改变灌装的计量大小。

充气机

武汉洁瑞仕机电专注气雾剂灌装机研发20年,经验丰富,技术精湛,完善的售后,公司致力于气雾剂项目研发,提供各种配套解决方案,欢迎您来电咨询。
